Kiire kohaletoimetamine SAE J1926-1 süsinikterasest ORB hüdraulilised liitmikud
Kõrgsurvehüdraulikasüsteemide täppiskonstruktsiooniga ühendused on NJ ORB (O-Ring Boss) hüdraulilised liitmikud. Need süsinikterasest liitmikud, mis on valmistatud vastavalt standardile SAE J1926-1, tagavad lekkevaba töö nõudlikes rakendustes, nagu ehitus-, põllumajandus- ja tööstusseadmed. Arvukad konfiguratsioonid (sirge, küünarnukk, T-liitmik jne) ja tuntud tootekoodid (nt 6400, 6408-HHP, 6815) muudavad need Põhja-Ameerikas populaarseks tänu oma töökindlusele kõrgel rõhul.
Kirjeldus
1. Materjal ja vastupidavus
Valmistatud 45# (1045) süsinikterasest, mis tagab suurepärase tugevuse ja korrosioonikindluse ning ühildub hüdraulikavedelike, õlide ja muude tööstuslike ainetega.
2. Tihendustehnoloogia
Varustatud O-rõngaga (valikuliselt nitriil- või Viton-rõngas), mis asetseb isasliitmiku soones ja kokkupaneku ajal kokku surutakse, et luua 100% lekkekindel tihend. See töötab rõhul 3,000–6,000 PSI (kõrgem HHP variantide, näiteks 6408-HHP puhul).
3. Vastavus standardile SAE J1926-1
Vastab rangetele tööstusstandarditele mõõtmete täpsuse, rõhureitingute ja materjalispetsifikatsioonide osas.
4. Levinumad konfiguratsioonid ja suurused
Sisaldab sirgeid (6400), 45° küünarnukke (6805) ja T-liitmikke (6420), mille UNF-keermed on vahemikus 1/8" kuni 2" ja sobivad mitmesugustele hüdraulikaliinide nõuetele.
5. Pinnatöötlus
Tsingitud või tsinknikeldatud või nikeldatud korrosioonikindluse suurendamiseks.

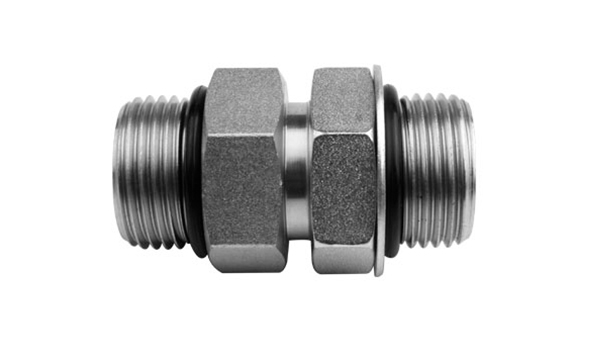

6403-NWO
6403
6405
6408
6815Miks valida meie ORB-liitmikud?
Ranged kvaliteedikontrolli testid: Iga liitmik läbib rõhu- ja materjalikontrolli.
HHP valikud: kõrgsurve variandid (nt 6408-HHP) äärmuslikeks tingimusteks.
Kiire saatmine: New Jersey osariigis on kõigi ORB-liitmike jaoks piisav laoseis, seega on meil okei tarnida hulgitellimusi oma Põhja-Ameerika klientidele 7–15 tööpäeva jooksul.
Tehnilised andmed
UNO isane x UNO reguleeritav isane sirge adapter
| Lõng A | Niit B | Osa nr | L | E | F | H1 | ||
| Kriips | UNO | Kriips | UNO | mm | mm | mm | mm | |
| -9 | 9 / 16-18 | -9 | 9 / 16-18 | 6403-NWO-06-06 | 40 | 10 | 10 | 17.46 |
| -12 | 3 / 4-16 | -12 | 3 / 4-16 | 6403-NWO-08-08 | 45 | 11 | 11 | 22.23 |
| -14 | 7 / 8-14 | -14 | 7 / 8-14 | 6403-NWO-10-10 | 52 | 13 | 13 | 25.4 |
Detailid
Peamised eelised
✔ Lekkevaba disain: O-rõnga kokkusurumine tagab pikaajalise tihenduse.
✔ Kõrgsurvetaluvus: sobib raskeveokite hüdraulikasüsteemidele (nt palgilõhkujad, ekskavaatorid).
✔ Vahetatavus: Ühildub teiste SAE J1926-1 ORB liitmikega.
✔ Lai saadavus: Populaarsed osanumbrid (nt 6405, 6810) vähendavad
seisakuid.
Kasutusjuhised
⚠ Paigaldamine: Pingutage liitmikud SAE-spetsifikatsiooniga pöördemomendini, et vältida O-rõnga kahjustusi.
⚠ Hooldus: Kontrollige O-rõngaid perioodiliselt; vahetage need välja, kui need on kulunud/pragunenud.
⚠ Vedelike ühilduvus: kontrollige ühilduvust mittestandardsete vedelike tihenditega.
⚠ Vältige ülepingutamist: see võib deformeerida keermeid või purustada O-rõnga.
taotlus
O-rõngasliitmikke kasutatakse erinevates tööstusharudes, sealhulgas hüdraulilistes pumpades, silindrites ja ventiilides, mobiilsetes seadmetes (traktorid, laadurid), tööstusautomaatikas ja hüdrosüsteemides.
